燃燒器性能要求
燃燒器性能要求
燃燒器的基本功能:將燃料的化學能轉化為熱能，滿足熱能裝置的工藝技術需要。要實現基本功能，燃燒器必須具備的性能要求包括:
燃燒性能;
安全性能;
運行控制性能。
1 燃燒性能
燃燒器的燃燒性能包括:燃燒效率、燃燒穩定性和污染物排放。
1.1 燃燒效率
將燃料與空氣混和，實現完全燃燒，是燃燒器產品的基本目的和要求。高效燃燒才能充分利用資源，降低能耗，減少污染，節約成本。
燃燒器的燃燒效率通過煙氣中的不完全燃燒產物體現，監測煙氣中的CmHn、CO和炭黑等可燃產物，其中最常見的是CO，越低越好。燃燒器產品相關標準中都有明確規定。
1.2燃燒穩定性
對設計給定的燃料，燃燒器的點火、正常燃燒、負荷調節及熄火過程等應符合規定的程序，過程穩定、連續，不出現異常振動、脫火、回火及爆燃等現象。燃燒器對燃料壓力、溫度的波動具有一定的適應能力。
在預定的負荷調節范圍內，能進行靈活可靠的調節，滿足熱工裝置的工藝要求。在負荷調節范圍內各工況下，燃料流量的波動范圍不超過設定值的士5%。
1.3 污染物排放
燃燒產物的煙氣中，常見的主要成分有:0,、CO、NOx、CO,、N、H,O、SO,及粉塵等，其中N、H,O和CO,是化石燃料在空氣中燃燒的必然產物，SO,和煙塵取決于燃料組分，CO、O,及NO、則是燃燒性能的重要體現，應合規排放。
1)
燃料是否完全燃燒的主要標志，體現燃燒效率，也是常見的有害污染物之一。2)NO
已被確定為主要的大氣污染物之一，是環保法規、標準監控的重點對象。
3)0

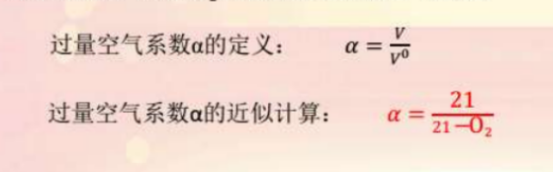

完全燃燒條件下，燃燒煙氣排放中的O,含量與過量空氣系數相互對應。工程實際中，通過檢測煙氣中的O,含量來計算過量空氣系數。
液體燃料燃燒需要進行霧化，霧化顆粒的大小、霧化角度及其分布，對燃燒效果有直接影響。且燃?xì)獾囊兹夹愿哂谌加?。要達到相同的燃燒效率，燃油燃燒的過量空氣系數一般要明顯大于燃?xì)狻?/span>
煙氣中的O,含量直接反映過量空氣及排煙量，影響鍋爐能效，必須監測和控制煙氣排放中的O,含量。
綜合實現完全燃燒和控制排煙熱損失兩方面，對不同的燃料和不同用途的熱工設備，相關標準規定了排放煙氣中的基準氧含量。燃燒器運行時，原則上應將煙氣中的0,含量調整到基準氧含量以內。
4)污染物排放濃度折算

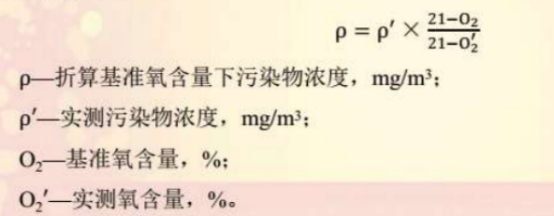

評價燃燒器的煙氣排放時的CO、NO、等污染物濃度，是依據基準含量下的數據。折算公式:
我國當前規定的油氣工業鍋爐的基準氧含量為3.5%，電站鍋爐為3.0%。
2 安全性能
燃燒器至少應具備的安全保護功能包括:
(1)燃燒器啟動前，以下安全聯鎖必須滿足，否則無法啟動:①燃燒器安裝位置驗證(如鉸鏈開關):
②鍋爐參數(壓力、溫度等)正常:
③ 鍋爐水位正常。
(2)燃燒器正常運行中，啟動前的安全聯鎖點應持續保持驗證狀態，且以下控制參數和安全控制功能應保持正常，否則系統應停止運行、發出報警或?qū)嵤┞?lián)鎖保護:
① 火焰監測;
② 助燃空氣驗證;
燃料壓力驗證:
4 燃料預熱溫度驗證:
燃料及空氣點火位置驗證;
⑥ 燃?xì)忾y門檢漏;
⑦霧化介質壓力驗證:
⑧儀表空氣壓力驗證:
⑨轉杯轉速驗證:
⑩ 電源故障。
(3)爐膛吹掃
為避免燃燒器點火前，在爐膛或煙道可能存在可燃混合氣體，燃油燃?xì)馊紵鼽c(diǎn)火前均必須進行前吹掃，確保點火安全。燃?xì)馊紵髟谑芸赝C(jī)后應進行后吹掃。吹掃時間(或吹掃風量)在相關國家標準或行業標準中有明確規定。
(4)安全時間
燃燒器啟動運行中的幾個關鍵節點的時間限值，在燃燒器邏輯控制中設定。
① 點火安全時間，指點火過程中如火焰探測器沒有檢測到點火火焰，允許點火燃料閥持續開啟的最長時間，以控制進入爐膛的點火燃?xì)饬俊?/span>
②主火安全時間，指點燃主火焰時，如火焰探測器沒有檢測到主火焰，允許主燃料閥持續開啟的最長時間，以控制進入爐膛的主燃?xì)饬俊?/span>
③熄火安全時間，指從火焰熄滅的時刻，到燃料閥開始關閉的最長時間間隔。
不同類型的燃燒器安全時間的設定值應符合相關標準的規定。
(5)啟動熱功率
限制燃燒器點火啟動時的熱功率，以確保點火過程的安全可靠，是非常必要的安全措施。工程實際中的爆燃或爆炸事故，啟動功率過大是常見的直接原因之一。
各類燃燒器的啟動熱功率應符合相關標準的規定。
(6)重新啟動
燃燒器啟動失敗后重新啟動的相關規定如下:
①前吹掃期間故障。額定功率小于等于120kW的，允許安全停機后重啟1次，如重啟失敗應停機并聯鎖。
②點火期間火焰故障。對強制鼓風燃燒器，可按照運行程序最多重啟2次，如果重啟均失敗，應安全停機并聯鎖。
③運行期間火焰故障。額定功率小于等于400kW的燃油燃燒器(醇基燃料除外),允許在安全停機后按程序重啟1次，若重啟失敗應安全停機并聯鎖。
(7)電氣安全
燃燒器電氣控制設備應符合相應的電氣安全標準。
①電氣設備應有足夠的絕緣電阻、介質強度、耐熱、防潮濕、阻燃性等性能,應可靠保護接地。
②電氣設備應具有足夠的機械強度、良好的外殼防護和穩定性。
3 運行控制性能
燃燒器運行控制性能，就是要滿足燃燒性能、安全性能和熱能設備的工藝要求包括:
(1)自動化運行程序控制:滿足燃燒器工作原理，符合規范合標準;
(2)安全聯鎖功能:實現安全性能:
(3)負荷調節控制:調節比、調節精度。
