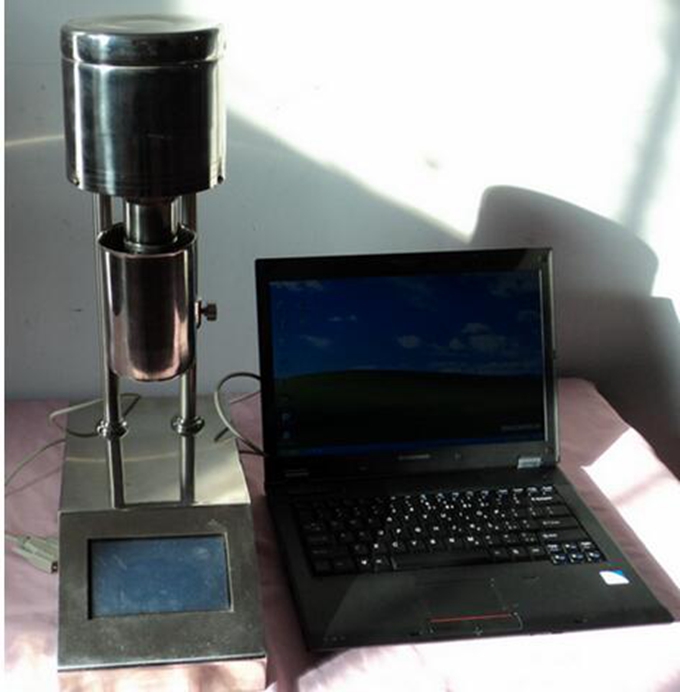

ZNN-D12S大測量范圍數顯粘度計

概述

1．ZNN-D12S速超大測量數顯粘度計可進行各流變參數的測量，根據多點測量數值繪制流變曲線，確定液體在流動過程中的流型，選用合適的計算公式，對非牛頓流體進行較精確的測量，用于現場鉆井液流變參數的研究分析，同時，可進行動、靜切力、流性指數和稠度系數等一系列技術參數的測定。有利于安全、快速、科學鉆井的需要。具有操作方便，測試準確、測量范圍大的特點。

2．本機采用高細分電機驅動器,配合步進電機保證電機扭矩大，轉速準確、平穩,同步帶傳動，噪聲小、調速方便。

4. 粘度測量采用進口數字傳感器,測量精確、穩定、傳感器抗干擾性好。

5．藍屏LCD大觸摸屏顯示，直接數字顯示測量粘度值、轉速、時間并可保存20組測量數據（包括年月日、樣品號、粘度值、轉速、時間），具有斷電保存數據功能。同時可以配帶232接口，直接與電腦連接。

6．零點校正功能。

7．本機可自動記錄開機3秒內的大測量數據。

二、型號及規格

ZNN-D12S型大測量范圍數顯粘度計

三、儀器的主要技術參數



序號 名稱 技術指標 1 電源 220V±5%50Hz 2 變速范圍 1、2、3、6、10、20、30、60、100、200、300、600r/min 3 速梯 1.7、3.4、5.1、10.2、17、34、51、102、170、340、511、1022 S-1 4 .測量精度 1~50 mPa·s±1mPa.s（牛頓流體） 50mPa·s以上±4%（牛頓流體） 5 粘度測量范圍 牛頓流體：1~1200mPa.s (F1---4測量組件) 非牛頓流體：1~300 mPa.s (F1----4測量組件) 剪切應力：0~613.2Pa (F1-------4測量組件)


四、工作原理

對牛頓流體液體流動服從于牛頓內摩擦定律。

塑性流體流動服從于賓漢公式。

假塑流體和膨脹流體流動服從于冪函數式。見（圖A）

十二速旋轉粘度計是以步進電機為動力的旋轉型儀器。被測液體處于兩個同心園筒間的環形空間內，有步進電機帶動外轉筒旋轉，外轉筒通過被測液體作用于內筒產生一個轉矩，使同扭簧連接的內筒旋轉了一個相應角度，依據牛頓定律，該轉角的大小與液體的粘度成正比，于是液體粘度的測量轉為內筒轉角的測量。通過計算即為液體粘度、切應力。
